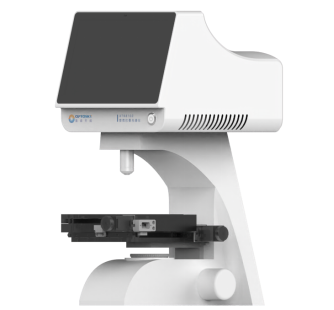

显微共焦拉曼光谱仪

ATR8100



综合概述

ATR8100系列将显微镜及拉曼光谱仪两者的优点结合。显微拉曼检测平台使得“所见即所测”成为可能，可视化的精确定位拉曼检测平台，使得观测者可以检测样品上不同表面状态的拉曼信号，并可在计算机上同步显示所检测位置的微区形态，极大便利了拉曼微区检测。

ATR8100配备专门为拉曼系统设计的物镜，使得激光光斑接近衍射极限，再通过500万相机将焦点信息准确直观的显示在电脑上。克服了普通的拉曼系统中收集拉曼信号的焦面稍高于或稍低于实际最佳焦面的问题，从而提高拉曼光谱质量。

ATR8100采用独特的无光路切换运动部件（已申请专利），所有光学部件均固态装配，工作非常稳定，实现了仪器的完美地解决了相机成像时光路的损失，实现了相机成像与拉曼信号收集的分离，从而得到最佳的信号强度。

同时，ATR8100使用专门为显微拉曼系统优化的高性能拉曼，无论是灵敏度，信噪比，稳定性等，都是行业领先水平，为拉曼研究提供了强有力的保障





型号	功能特征
ATR8100BS	基础型（Base）
ATR8100AF	自动对焦（Auto Focus）
ATR8100MP	Mapping型（最高配置、自动对焦、自动扫描型）



产品特点

l 超高灵敏度，性噪比>2000:1

l 真共焦，保证更精准的拉曼图像

l 内置Windows操作系统电脑，可独立工作

l 电容触摸屏操作

l 超高的稳定性

l 进口光学器件，良好的产品性能；

l 快速定位，迅速找到焦点位置

l 高质量物镜，光斑微米级

l 500万相机，图像清晰精准

l 激发波长：532、633、785、830、1064nm可选

l 配备高性能光谱仪



应用领域

l 纳米粒子与新材料

l 高校、科研院所

l 生物科学

l 法医学鉴定

l 材料科学

l 医学免疫分析

l 农业及食品鉴定

l 水污染分析

l 宝石及无机矿物鉴定

l 环境科学





1. 命名规则与选购指南



表1 ATR8800产品选型表

型号	激发波长	激光功率/mW	最低起始波数	最大波数范围	最小分辨率/cm-1
ATR8100-532	532 nm	100mW	100 cm-1	3200cm-1	5~9
ATR8100-638	638 nm	80mW	100 cm-1	3200cm-1	5~9
ATR8100-785-27	785 nm	350mW	100 cm-1	2500cm-1	3~6
ATR8100-785-35			100 cm-1	3300cm-1	5~8
ATR8100-785-40			100 cm-1	3800 cm-1	8~11
ATR8100-1064	1064 nm	600mW	100 cm-1	2300 cm-1	10~15



订购指南：

命名举例：

l ATR8100AF-Pro-532：自动对焦、制冷型光谱仪、激发波长为532nm

l ATR8800MP-Pro-1064：扫描成像、长积分时间探测器、激发波长为1064nm

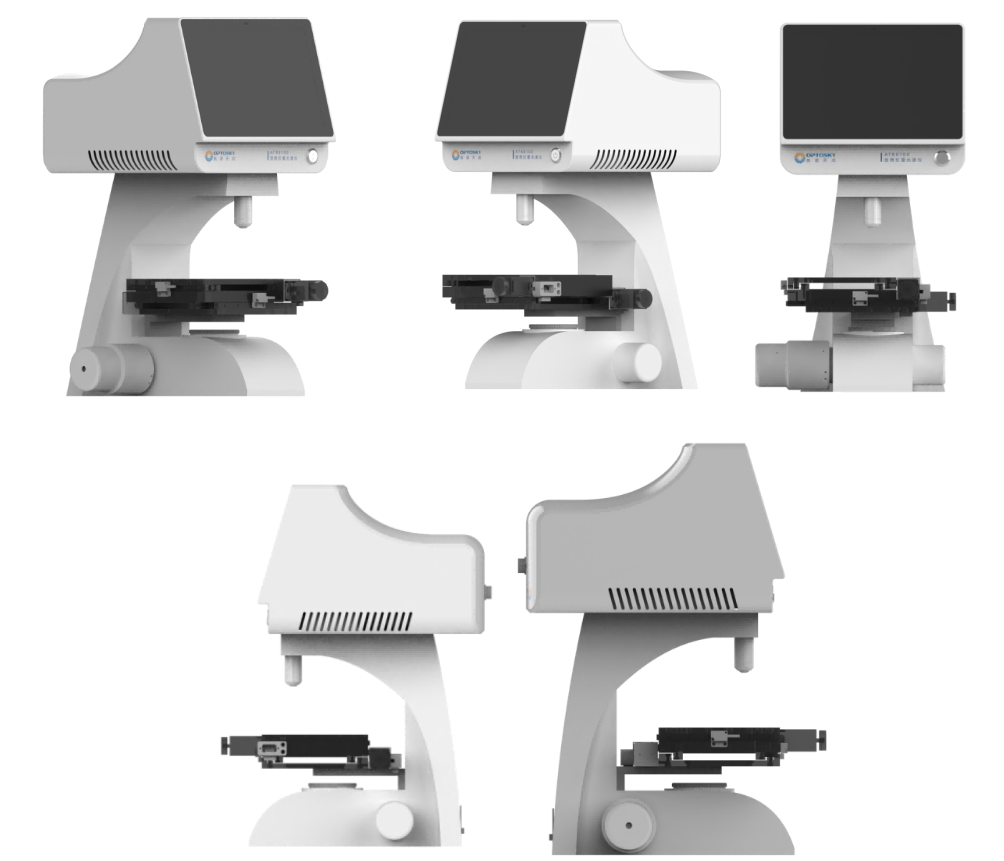

图1 ATR8100型显微拉曼功能结构指示图





3.操作软件界面

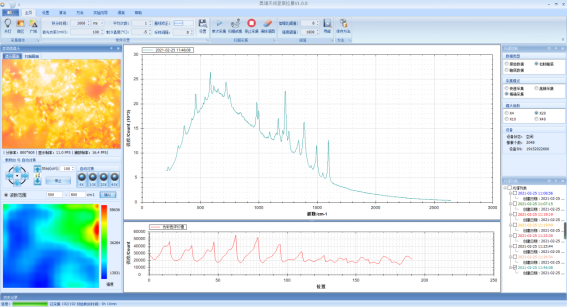

图2 ATR8100的软件界面





1. 光学性能

灵蛇网 ATR8100的光路经过了极致的优化，优化后的光路效率提升了8倍，信噪比提高了8倍。

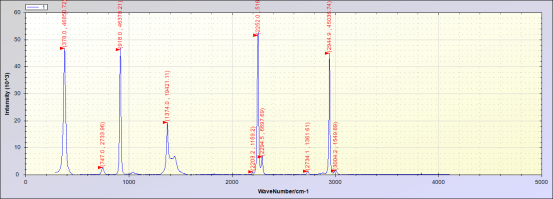

图3 拉曼光谱曲线测试结果；

样品：乙腈，激光功率：130mW，测量积分时间：4000ms。

图4 ATR8100测甲烷的拉曼光谱谱图



图4 ATR8100测塞来昔布的拉曼光谱谱图





图2 ATR2500测乙酸的拉曼光谱谱图

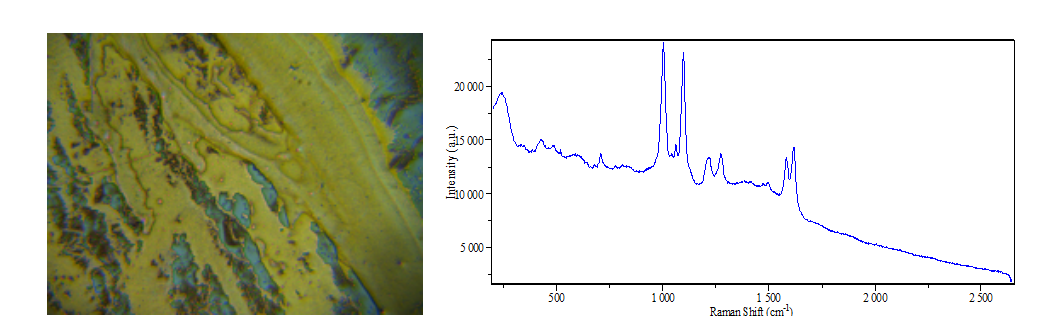

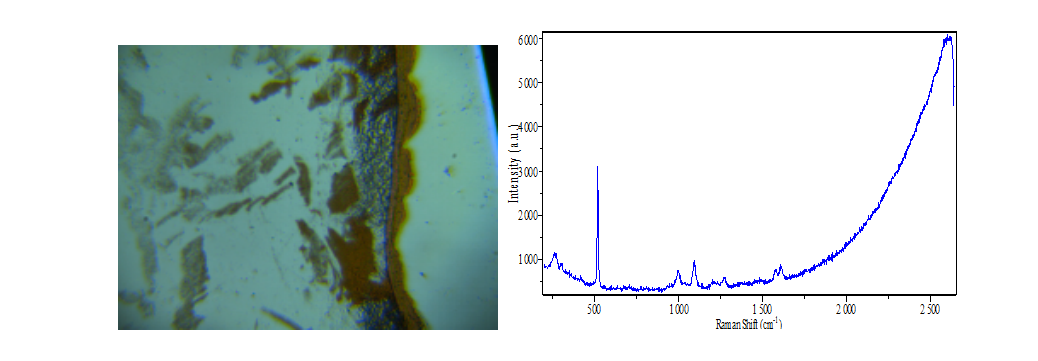

图5 ATR8100进行的Sers实验1（左图为样品图片，右图为Sers拉曼谱图）





图6   ATR8100进行的Sers实验2（左图为样品图片，右图为Sers拉曼谱图）

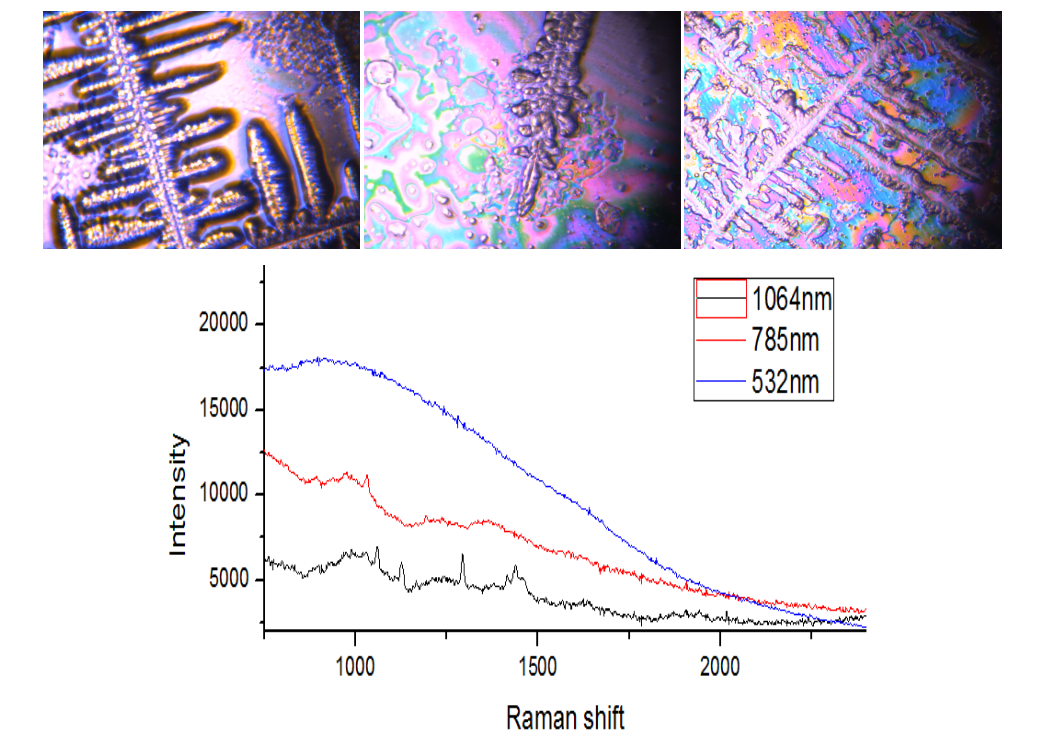

图7 ATR8100测试细胞代谢物的实验

上面三图是表面形貌图，下面是其拉曼光谱图

分别用ATR8100-1064、ATR8100-785、ATR8100-532进行测试的

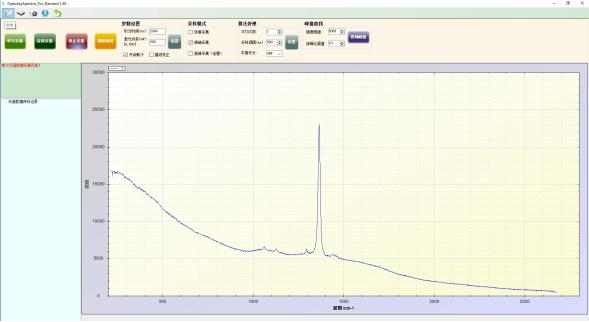

图8 ATR8100测试Si的拉曼光谱（500mW，1S积分时间）

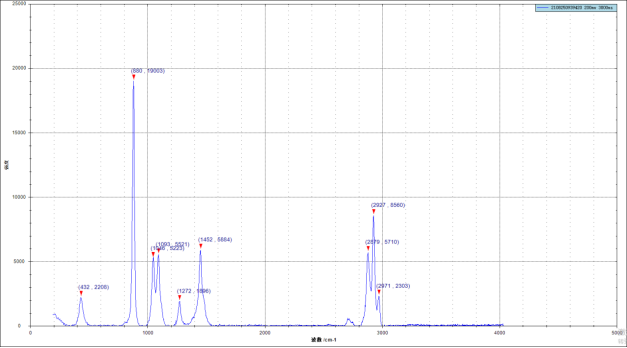

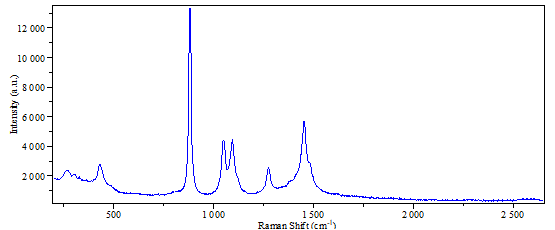

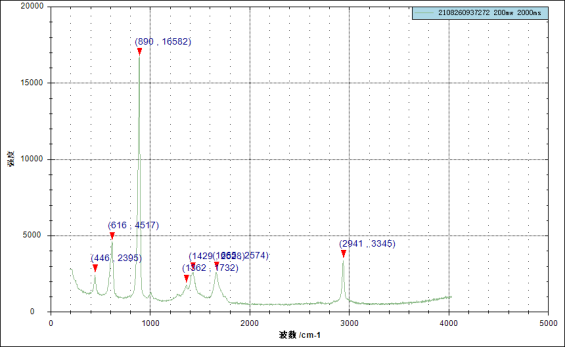

图9 ATR8100测试酒精的拉曼光谱（500mW，1S积分时间）

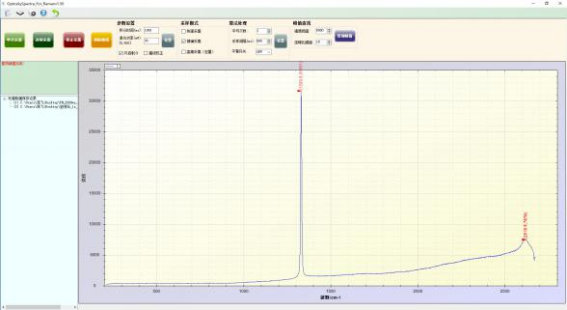

图10 ATR8100测试金刚石的拉曼光谱（30mW，1S积分时间）

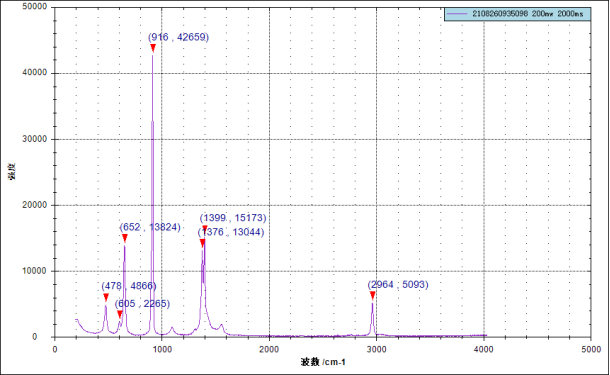

图11 ATR8100测试碳化硼（PN）的拉曼光谱（200mW，2S积分时间）







5. 稳定性

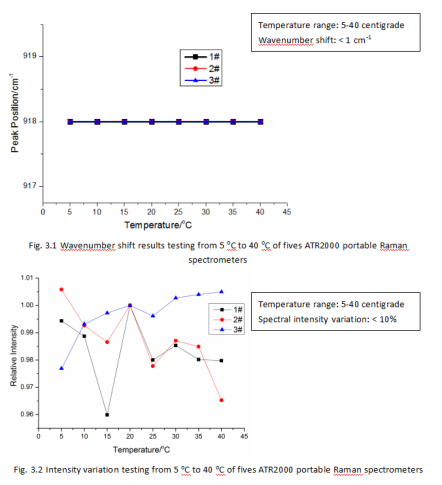

下图是ATR8100温度稳定性测试，稳定从5-40℃。其中每个温度节点，光谱仪保持稳定状态1个小时以上，测试样品为乙腈，波数漂移小于等于1cm^-1，尖峰强度变化小于10%。





6. 订购信息

型号	激发波长/nm	最大功率 /mW	波数范围/cm-1	分辨率/cm-1
ATR8100-532	532	100	200~3700	5~7
ATR8100-638	638	80	200~3500	4~6
ATR8100-785	785	350	200~4000	6~10
ATR8100-1064	1064	600	200~2600	8~12
其他波长可定制

7. 部分用户举例（排名不分先后）

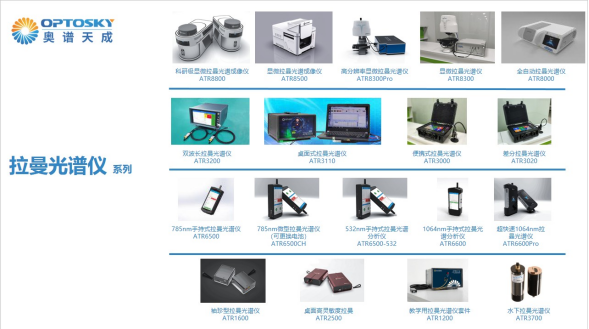

8. 奥谱天成生产的拉曼光谱仪产品系列





9. 奥谱天成_公司简介

奥谱天成，集团总部位于风景秀丽的海滨城市——厦门市，落户于中国科学院厦门稀土研究所园区内，总占地面积2500平方米；在安徽省芜湖市设有全资子公司，占地面积2035平方米。奥谱天成由国际光谱仪器专家刘鸿飞博士（中科院上海技物所博士毕业、厦门大学博士后）筹建，致力于开发国际领先的光谱分析仪器，立志成为国际一流的光谱仪器提供商。奥谱天成，基于自身特有的光机电一体化、光谱分析、微弱光电信号处理、云计算等技术，形成了以拉曼光谱为拳头产品，光纤光谱、高光谱成像仪、地物光谱、荧光光谱、LIBS等多个领域，从产品到品牌，均跻身于世界前列。目前，产品广泛应用于科学研究、公共安全、环境保护、工业测量等领域；凭借优良的产品性能，公司产品还走出国门，已出口到全球50多个国家。

灵蛇网 奥谱天成，以技术为立足，以市场为导向，以客户为优先，为众多领域提供了优异的解决方案和高品质的产品服务。公司得到了不同行业的普遍赞誉，获得各项创新专利、软件知识产权、资质证书及国内外诸项殊荣近百项。

公司已获得“厦门市双百人才计划” A类重点引进项目单位，国家高新技术企业，并获评为“厦门市专精特新企业”、厦门市“三高”重点发展企业、厦门市高新技术企业。刘鸿飞博士个人还获评为科技部“创新人才推进计划”。

目前，公司还承担了国家海洋局重大产业化专项项目（总经费：3000万元），主持制定了行业标准《近红外地物光谱仪》，参与制定了6项国家标准，分别是：《拉曼光谱仪技术规范》、《基于拉曼光谱技术的危化品检测仪》、《光谱法水质在线快速检测系统》、《基于移动或固定式浮标生态环境监测系统技术规范》、《纺织品中二苯甲酮类紫外线吸收剂的测定》、《纺织品中抗真菌性能的测定 第1部分：荧光法》。另外申请了70余件的知识产权，其中发明专利20余件。
