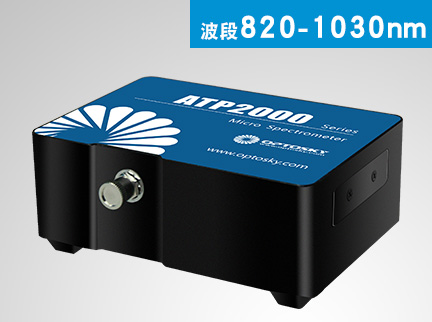

ATP2000-高性价比微型光纤光谱仪
高性价比微型光纤光谱仪
带氙灯驱动/低成本/高速版本
一、产品概述
ATP2000-高性价比微型光纤光谱仪是奥谱天成推出的一款超高速、低成本、高性价比、采用多项突破性技术的多用途光谱仪。
ATP2000采用2048像素的线性CCD，可以适应200-1100nm波长范围的测试，CCD检测器曝光时间可以控制在1ms之内，客户可以精确控制光谱仪的信噪比。
ATP2000是紫外、可见、近红外光谱应用的理想选择，有不同的狭缝、光栅、反射镜、滤光片可以选择，可以根据您的需求，配置适合不同应用场合的光谱仪，光谱范围从200nm起至1050nm，光谱分辨率可在0.5到4.0nm之间选择，奥谱天成也可为OEM客户提供定制选择。
ATP2000可以接收SMA905接口光纤输入或者自由空间输入的待测光，根据设定的积分时间进行测量，将测量结果通过USB2.0（高速）或者UART输出；
二、特征
-
光谱范围：200-1100 nm；
-
光路结构：交叉C-T光路；
-
检测器：2048像素CCD；
-
积分时间：1ms-130s
-
供电电源：直流5V（可从USB直接取电）；
-
ADC位深：16位；
-
ADC采样率：2MHz；
-
光输入接口：SM905光纤接口或自由空间输入；
-
数据输出接口：USB2.0（高速）或UART；
-
20针扩展接口；
三、应用
-
LED分选机；
-
多参数在线水质分析仪；
-
微量、快速分光光度计；
-
荧光光谱仪；
-
生化分析仪；
-
透过率检测；
-
反射率检测；
-
LIBS；
|
探测器 |
|
|
类型 |
线阵CCD |
|
探测光谱范围 |
200-1100 nm |
|
有效像素 |
2048 |
|
像元尺寸 |
14μm×200μm |
|
全量程范围 |
~100 ke- |
|
灵敏度 |
130 Photon @ 400 nm; 60 Photon @ 600 nm |
|
暗噪声 |
48.6 RMS @ 0 ˚C; 57.8 RMS @ 13 ˚C (10s Integration) |
|
光学参数 |
|
|
波长范围 |
200-400nm，200-850nm，200-1000 nm等，不同范围可定制 |
|
光学分辨率 |
0.1-4 nm （取决于狭缝、光谱范围） |
|
性噪比 |
>300:1 |
|
动态范围 |
1300：1 |
|
工作温度 |
0-40 oC |
|
工作湿度 |
< 90%RH |
|
光路参数 |
|
|
光学设计 |
f/4 交叉非对称C-T光路 |
|
焦距 |
40 mm for incidence / 60 mm for output |
|
入射狭缝宽度 |
5、10、25、50、100、150、200 μm 可选，其他尺寸可定制 |
|
入射光接口 |
SMA905光纤接口、自由空间 |
|
电气参数 |
|
|
积分时间 |
1 ms - 130 second |
|
数据输出接口 |
USB 2.0 |
|
ADC位深 |
16 bit |
|
供电电源 |
DC4.5 to 5.5 V (type @5V) |
|
工作电流 |
170mA@Typ. |
|
存储温度 |
-20°C to +70°C |
|
操作温度 |
0°C to +50°C |
|
物理参数 |
|
|
尺寸 |
102×720×34 mm3 |
|
重量 |
0.2 kg |
Mechanical Diagrams
|
PN |
Description |
|
灵蛇网 Basic type |
|
|
The high performance version |
|
|
High speed to 4Kpfs |
